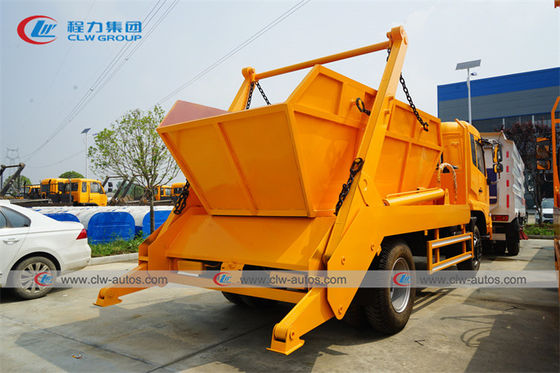

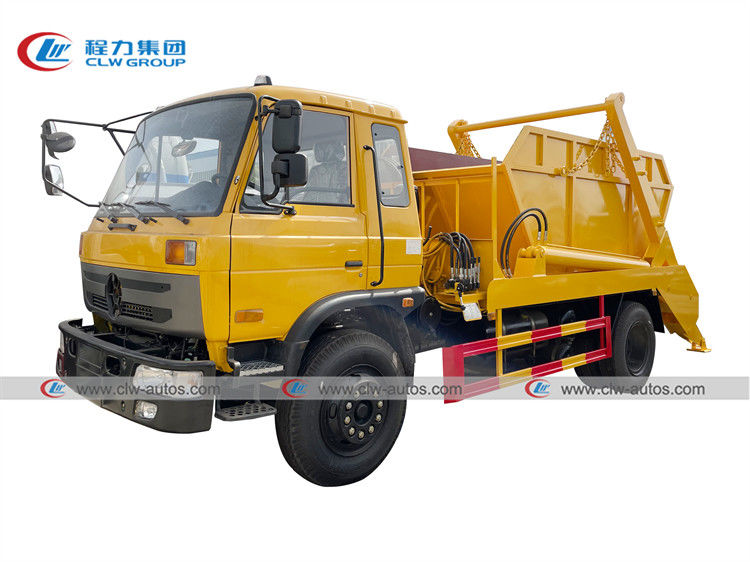

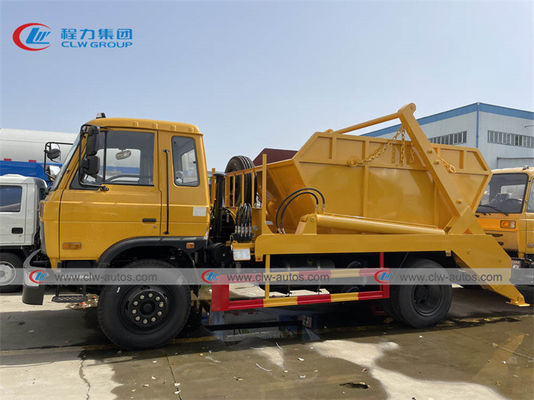

10 ton 4x2 trekarm skip loader vuilniswagen met Cummins motor

10Ton Pull Arm Skp Loader Vuilniswagen met Cummins Motor

Productbeschrijving

Dongfeng Swing Arm Vuilniswagen Chassis Specificatie

Model 1:

• 3950mm Wielbasis
• Dongfeng 153 Half Cabine met Airconditioning
• Yuchai Motor 160PK, 6 Cilinders
• Dongfeng Versnellingsbak 6 Vooruit & 1 Achteruit
• 3.9Ton Vooras, 8Ton Achteras,
• Luchtrem, Uitlaatrem,
• Hydraulische Assistentie,
• 9.00R20 Radiale Banden, 6 Stuks met 1 Reserve

Model 2:

• 4500mm Wielbasis
• Dongfeng 153 Half Cabine met Airconditioning
• Cummins 180PK, 6 Cilinders
• FAST Versnellingsbak 8 Vooruit & 1 Achteruit
• 4.5Ton Vooras, 10Ton Achteras,
• Luchtrem, Uitlaatrem,
• Hydraulische Assistentie,
• 10.00R20 Radiale Banden, 6 Stuks met 1 Reserve

Neem contact op met dhr. Eric Cen voor meer details: +86 186 0715 8551.

[Swing Arm Systeemstructuur]

Het swing arm mechanisme is samengesteld uit een stalen plaat om een doosvormige structuur te vormen. De belangrijkste functie is om de swing arm aan te drijven om rond de as te draaien door een meerwegklep gestuurde oliecilinder. De rotatiehoek is 145°, wat de hopper kan optillen en de hopper kan kantelen.

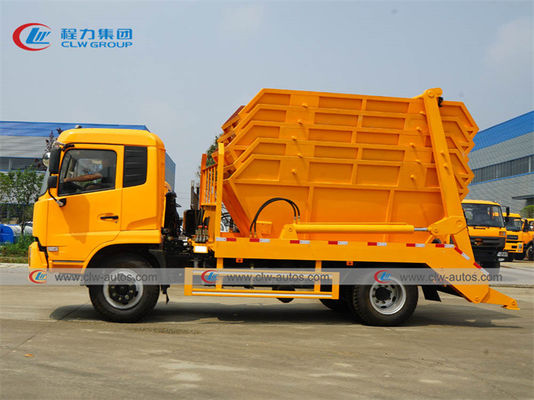

[Swing arm vuilniswagen hopper:]

De hopper is een metalen gelast onderdeel en heeft twee vormen: open en verzegeld. Nadat de bulkgoederen in de hopper zijn geladen, hangt u de hijsketting op en kan de hopper op de vrachtwagen worden gehesen door de swing arm te bedienen. Bij het lossen bedient u de swing arm om de hopper op te tillen en na het landen verwijdert u de hijsketting aan één uiteinde om de hopper te bedienen om te lossen. De kantelhoek van de hopper kan 86° bereiken.

[Hydraulisch bedieningssysteem:]

Het bestaat uit een hydraulische olietank, hydraulische oliepomp, meerweg omkeerklep, hydraulische cilinder, balansklep, hydraulische vergrendeling, oliefilter en pijpleiding. Het hele systeem wordt aangedreven door de autotransmissie en de aftakas, en de handmatige meerweg omkeerklep bestuurt de stempelcilinder en de swing arm cilinder voor telescopische beweging. De verplaatsing van de oliepomp van dit systeem kan worden geregeld door de handmatige gasklep onder het voertuig. De handmatige omkeerklephendel regelt de slag van de klepsteel om de bewegingssnelheid van de cilinderzuigerstang te regelen. De systeemdruk kan worden ingesteld door de veiligheidsoverdrukventiel. Als het systeem de ingestelde druk overschrijdt, zal de veiligheid overstromen. Overloopventiel.

Specificatie:

Vrachtwagendiagram

 Werking Tonen

Vrachtwagendetails
